Dans le domaine informatique on trouve de très nombreux câbles, de prises et connectique pour relier les équipements. Parmi eux, les câbles réseaux sont chargés de transporter des informations, au sein d’un réseau local (une maison, une entreprise, une association etc.) ou à travers d’un territoire. Au sein d’un réseau local ils sont souvent appelés « câble ethernet » (en référence au protocole international Ethernet) ou sont regroupés sous l’appellation RJXX (pour Registered Jack) mais cela ne s’arrête pas là.

Cable Ethernet, dit RJ45

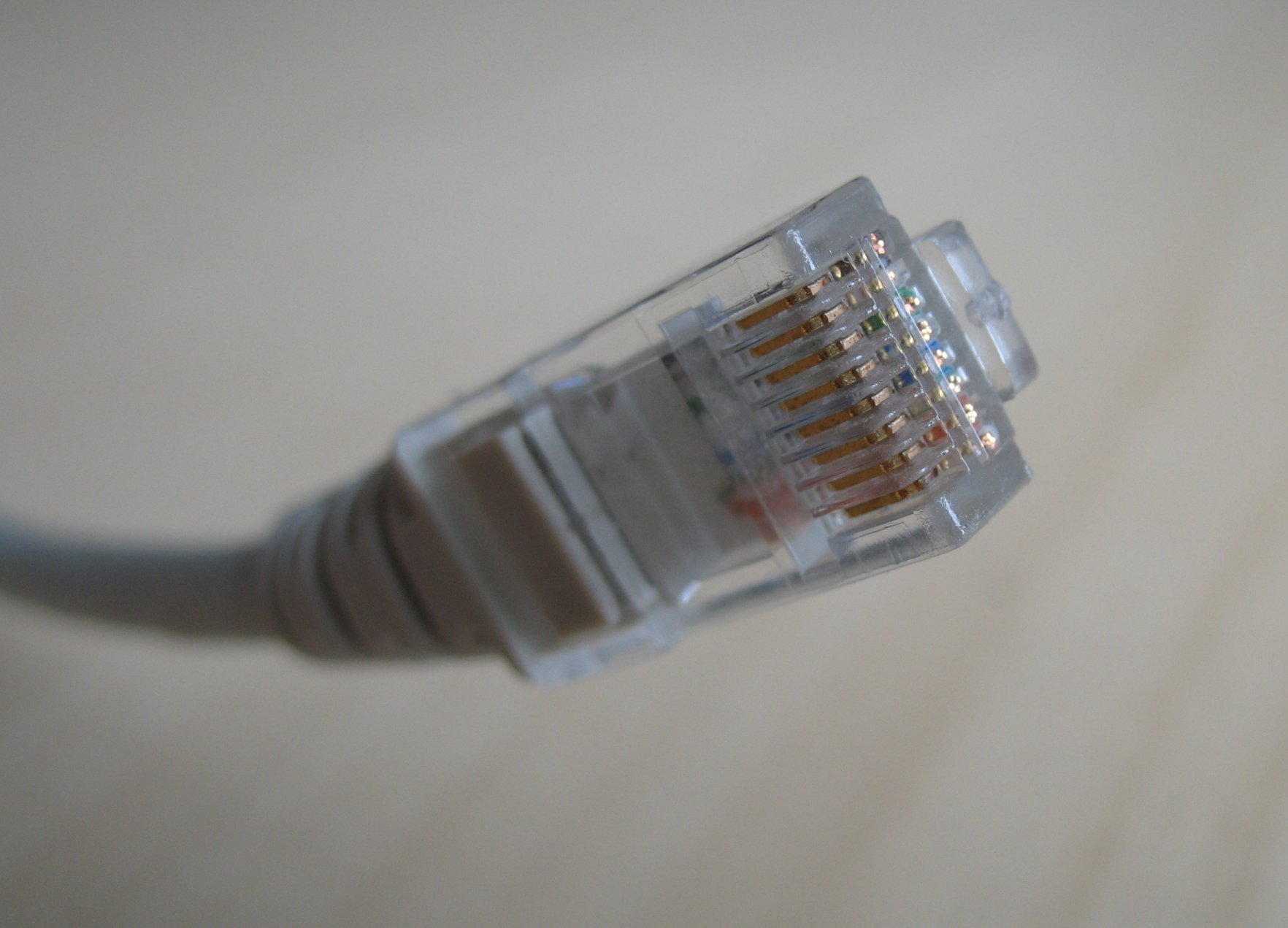

Les câbles Ethernet 8P8C (huit points, huit contacts), appelés communément RJ45, comportent huit broches de connexions électriques. Ils sont actuellement répartie en Catégories mentionnées par la mention CATX dans le nom des câbles ou apparaît simplement en tant que numéro (de 5 à 7) sur le câble en lui même.

Il permet de faire circuler de l’information à travers 4 pair de câble torsadées (de différente manière afin d’éviter les perturbation électrique lors de l’acheminement des signaux) conduisant un signal sur une centaine de mètre maximum.

Les catégories les plus connues :

• CAT5e : Le plus répandu, permet des débits entre 10 et 30Mbits
• CAT6 : Autour de 100 Mbits de débit
• CAT7 : Réservé à l’utilisation professionnelle pour des entreprises où les câbles sont très sollicitées (les 4 pairs torsadés sont davantage protégés et permettent ainsi d’éviter la fuite d’information et conserve la solidité du câblage)

Cable  » téléphonique « , RJ11

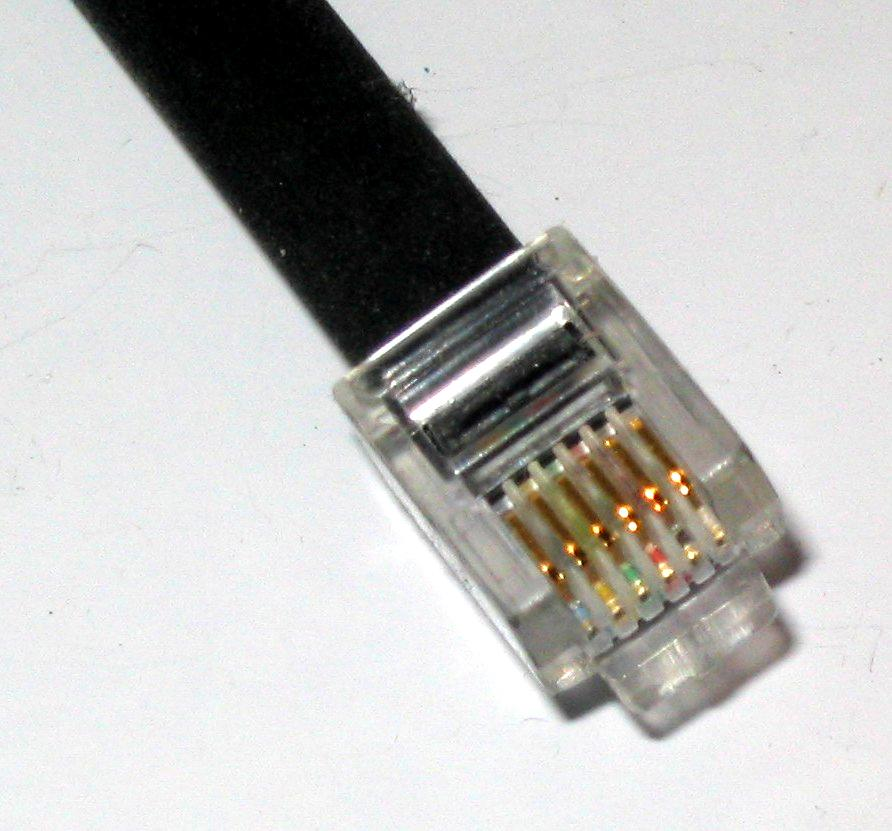

Les connecteurs RJ11 disposent de quatre fils utilisés sur les six disponibles. Ils sont utilisés pour les appareils de téléphoniques fixe et aussi dans les réseaux locaux. On les trouve généralement connecter à un filtre adsl (sous la forme d’une prise en T) pour relier un télécopieur ou un téléphone fixe.

Depuis 2003, France Télécom recommande l’utilisation du RJ-45/RJ-11 dans les nouvelles installations téléphoniques. Cette recommandation est devenue obligatoire en janvier 2008, pour les constructions neuves, (Wikipédia)

De plus elle est devenue obligatoire en 2013 pour les nouvelles installations domestique en remplacement notamment des prises coaxial et prise en T.

Filtre ADSL

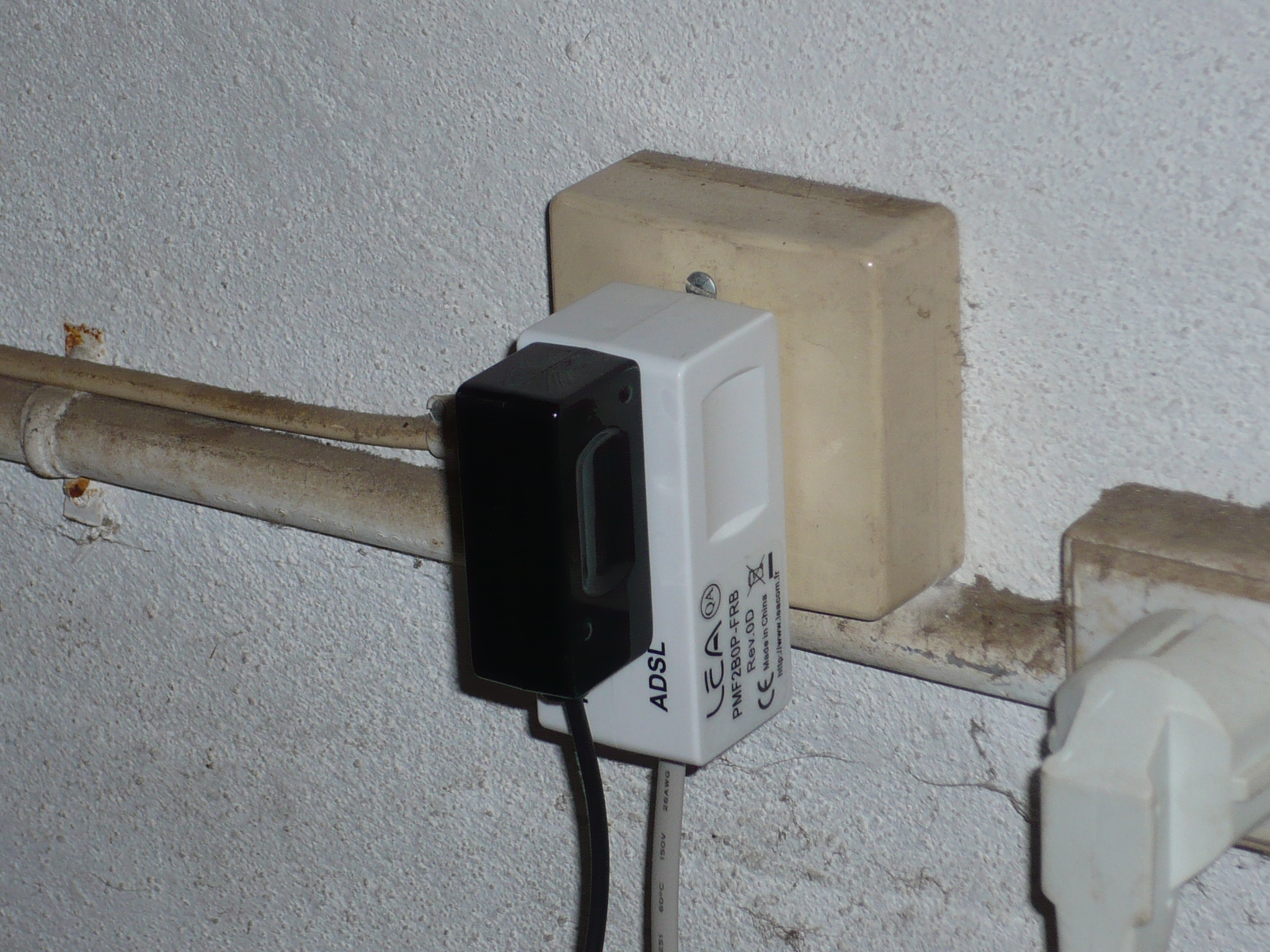

Le filtre ADSL est un adaptateur qui vient se connecter à ligne téléphonique de l’abonné (souvent sur une F-010, dite prise en T, connecteur PTT ou encore prise gigogne) pour exploiter la ligne ADSL. L’adaptateur filtre les basses fréquences (RTC, pour le téléphone) et les hautes fréquences (ADSL) pour offrir deux sorties différentes (deux rj11 ou 1 rj11 et 1 prise en T). Ainsi, à partie de la sortie « ADSL » ou « Modem », on peut exploiter la ligne ADSL et la brancher à un routeur ADSL.

Cable fibre optique

Cable contenant 2 brin : un pour l’émission et un autre pour la réception. Il contient une gaine en silice pour faire passer le signal lumineux entouré de fibre de verre. Il a l’avantage de proposer un débit de données plus important et plus rapide et cela sur une très grandes distance. Les câbles fibre sont de deux types :

• monomode : destiné aux liaisons inter-bâtiment
• multimode : câble orange, extérieur

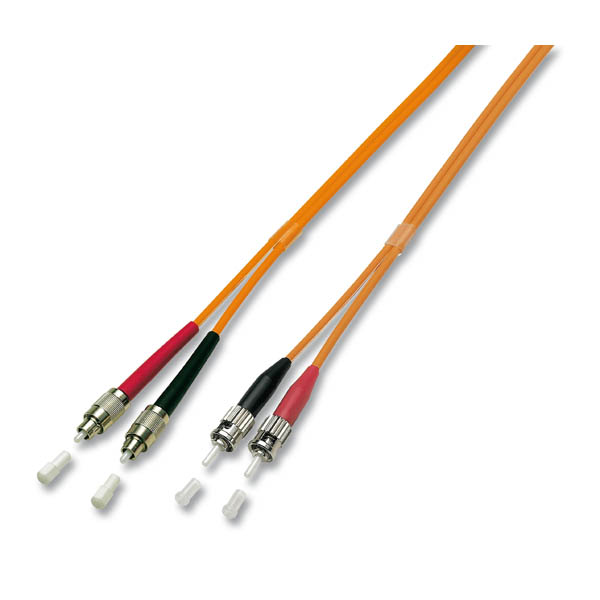

4 connecteurs cohabitent actuellement en France : MTRJ, ST, SC et LC.
